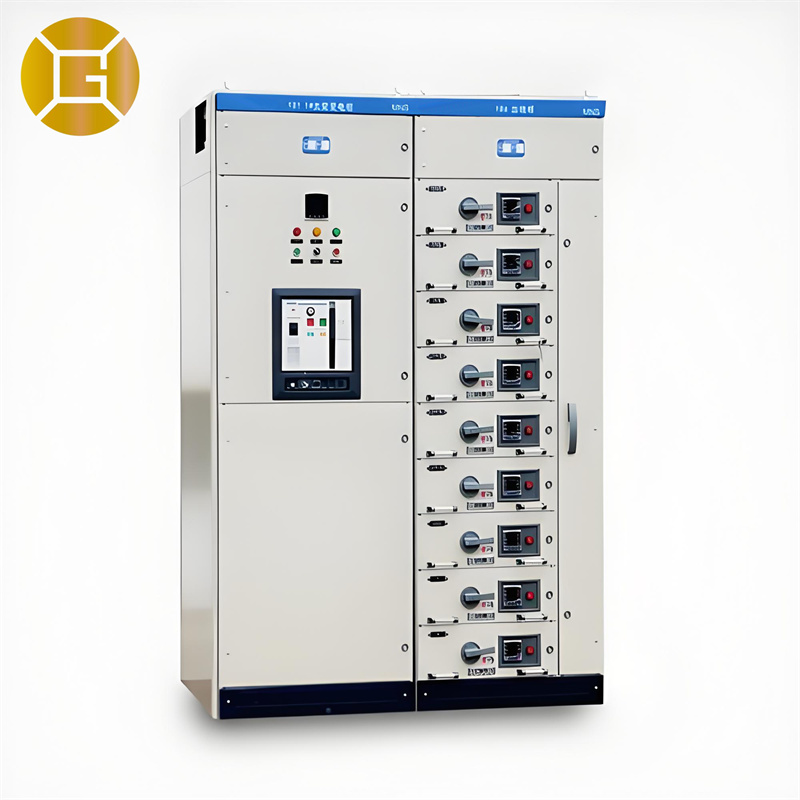

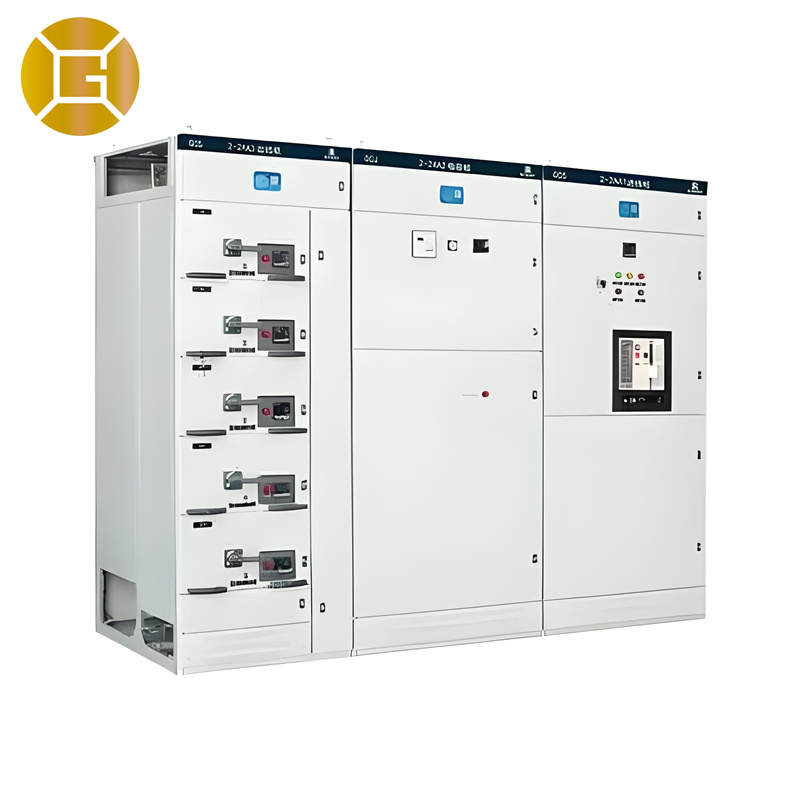

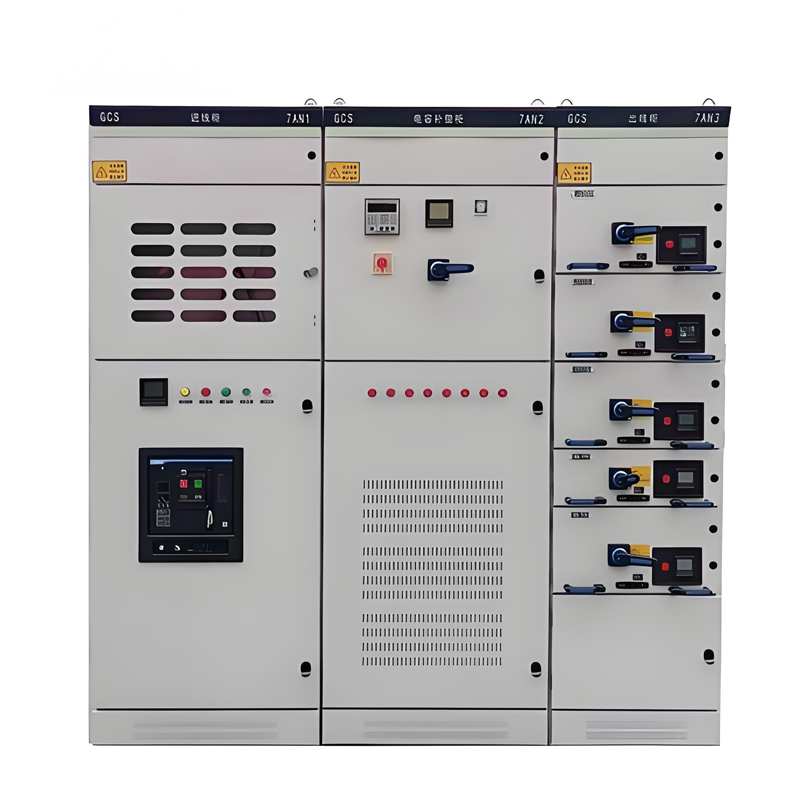

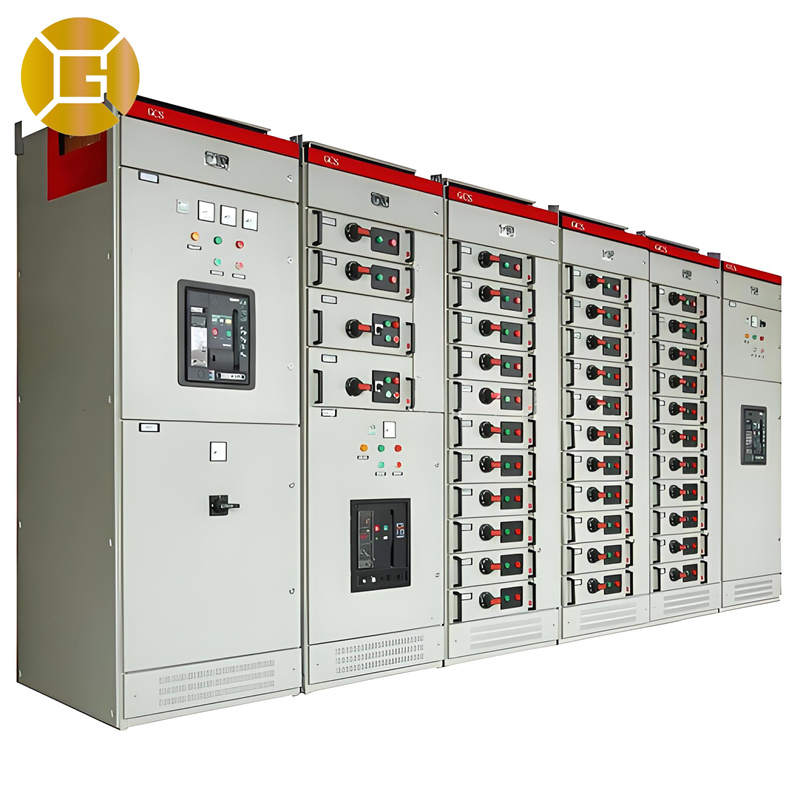

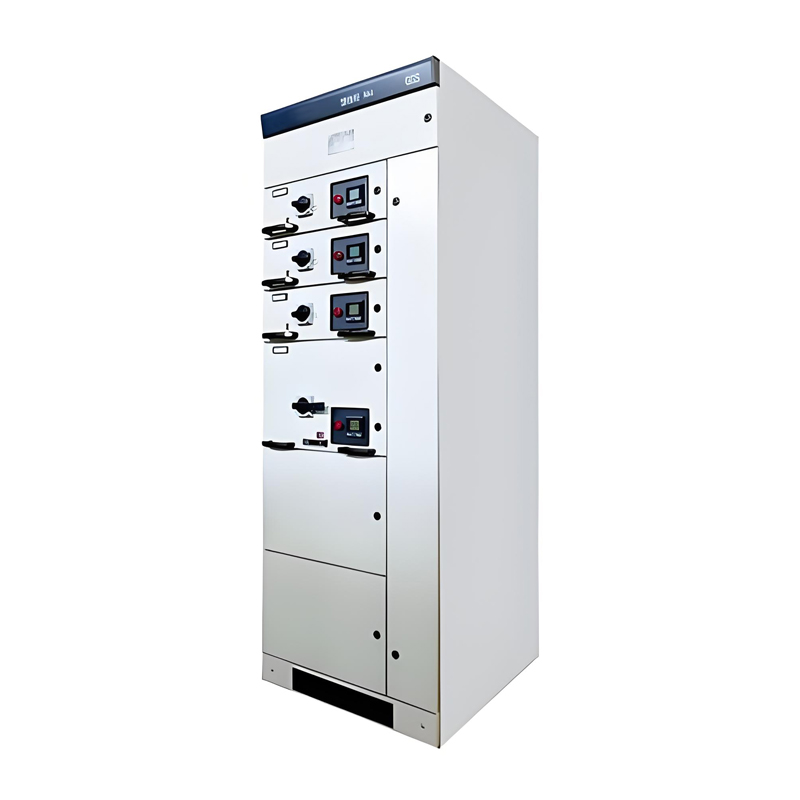

GCS Niederspannungs-Auszieh-Schaltanlagen

Niederspannungsserie

Produktübersicht
Das GCS-Gerät eignet sich für Stromverteilungssysteme in Branchen wie Kraftwerken, der Erdöl-, Chemie-, Metallurgie- und Textilindustrie sowie im Hochhausbau. In hochautomatisierten Anlagen wie großen Kraftwerken und petrochemischen Systemen mit Computeranbindung dient es als Niederspannungsschaltanlage für die Stromverteilung, die zentrale Motorsteuerung und den Blindleistungsausgleich in Drehstromsystemen mit 50 (60) Hz Frequenz, einer Nennbetriebsspannung von 380 V (400 V)/(660 V) und einem Nennstrom bis zu 4000 A.

Kontaktieren Sie uns Herunterladen

Produktdetails

Merkmale

● Der Rahmen ist aus 8MF-Stahlprofilen gefertigt und verfügt über Ф9,2 mm große Befestigungslöcher an der Hauptstruktur mit modularen Teilungen von E=20 mm und 100 mm, was eine flexible und bequeme Montage ermöglicht.

● Die Funktionsräume der Schaltanlage sind vollständig voneinander getrennt, einschließlich des Funktionseinheitenraums, des Sammelschienenraums und des Kabelraums, die jeweils unabhängige Aufgaben erfüllen.

● Horizontale Stromschienen sind flach hinter dem Gehäuse angeordnet, um ihre Widerstandsfähigkeit gegenüber elektrodynamischen Kräften zu erhöhen. Dies ist eine grundlegende Maßnahme, um eine hohe Kurzschlussfestigkeit im Hauptstromkreis zu gewährleisten.

● Das Kabelfach ist so konzipiert, dass das Kabel einfach von oben und unten eingeführt und herausgeführt werden kann.

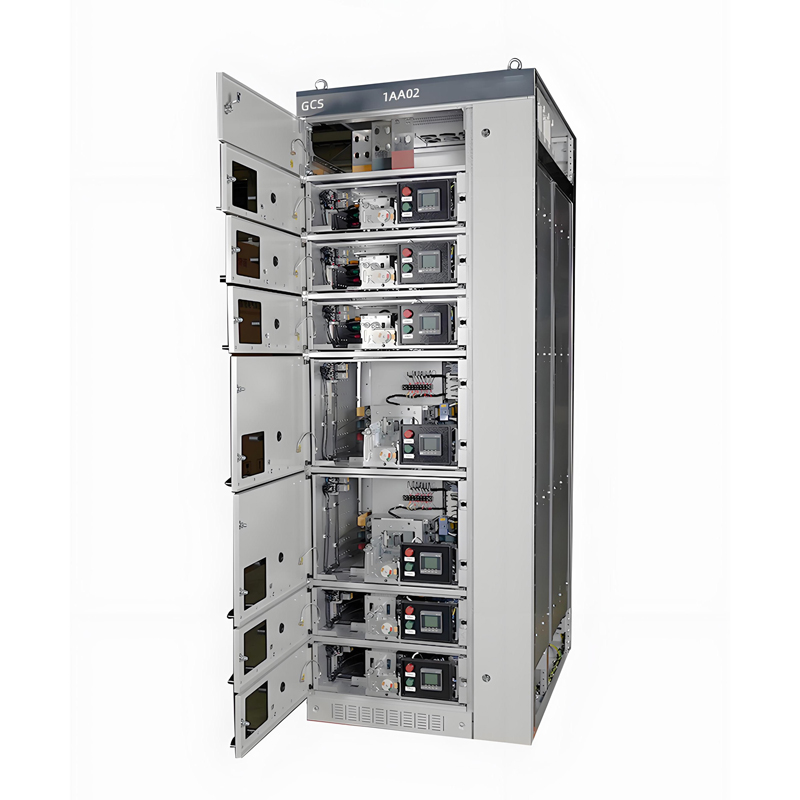

● Die Schubladen sind in der Höhe modular (in 160-mm-Schritten) und haben feste Breiten- und Tiefenmaße. Schubladen derselben Funktionseinheit sind vollständig austauschbar und für Nennströme bis zu 400 A ausgelegt.

● Die Schubladenfronten zeigen die Positionen (Ein/Aus/Test/Entfernt) deutlich an und sind mit mechanischen Verriegelungsmechanismen ausgestattet. Die Schubladeneinheiten kombinieren ausziehbare und feste Funktionen und ermöglichen so eine flexible Konfiguration.

● Der Schrank verfügt standardmäßig über die Schutzart IP30/IP40; kundenspezifische Optionen sind auf Anfrage erhältlich.

Betriebsbedingungen

● Umgebungslufttemperatur: -5 °C bis +40 °C, mit einem 24-Stunden-Mittelwert von ≤ +35 °C. Bei Überschreitung dieses Wertes ist eine Leistungsreduzierung erforderlich.

● Verwendung in Innenräumen: Höhe ≤2000m.

● Relative Luftfeuchtigkeit: ≤50 % bei +40 °C; höhere Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig (z. B. 90 % bei +20 °C), wobei die Kondensationsgefahr aufgrund von Temperaturschwankungen zu berücksichtigen ist.

● Installationsneigung: ≤5° von der Vertikalen, um sicherzustellen, dass die Paneele waagerecht ausgerichtet sind (gemäß GBJ232-82).

● Umgebungsbedingungen: Frei von starken Vibrationen, Stößen und korrosiven Bedingungen, die elektrische Bauteile beschädigen könnten.

Hinweis: Für Anwendungen, die über die oben genannten Bedingungen hinausgehen, wenden Sie sich bitte an unser Unternehmen, um eine individuelle Anpassung zu besprechen.

Technische Spezifikationen

Artikel		Daten
Bemessungsspannung des Hauptstromkreises (V)		AC 380(400),(660)
Bemessungsspannung des Hilfsstromkreises (V)		Wechselstrom 220, 380 (400), Gleichstrom 110, 220
Nennfrequenz (Hz)		50(60)
Bemessungsisolationsspannung (V)		660(1000)
Nennstrom (A)	Horizontale Stromschiene	≤4000
	Vertikale Stromschiene (MCC)	1000
Bemessungskurzzeitstromfestigkeit der Sammelschiene (kA,1s)		50,80
Bemessungsspitzenstromfestigkeit der Sammelschiene (kA/0,1s)		105.176
Netzfrequenz-Prüfspannung (V/1 min)	Hauptstromkreis	2500
	Hilfsschaltung	1760
Sammelschiene	Dreiphasig, vieradrig	ABCPE.N
	Dreiphasig, fünfadrig	ABCPE.N
Schutzstufe		IP30, IP40
