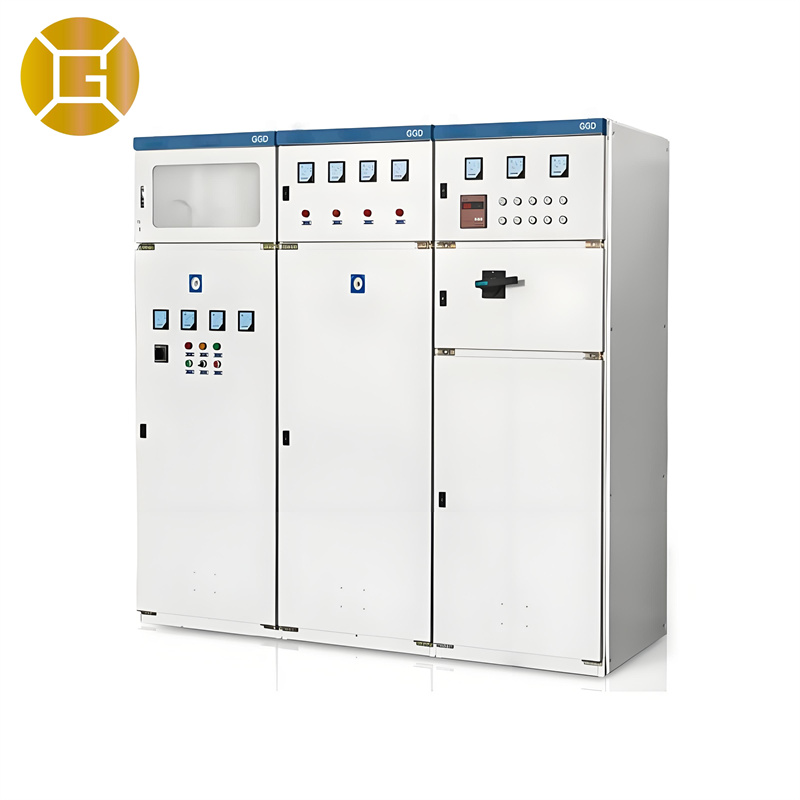

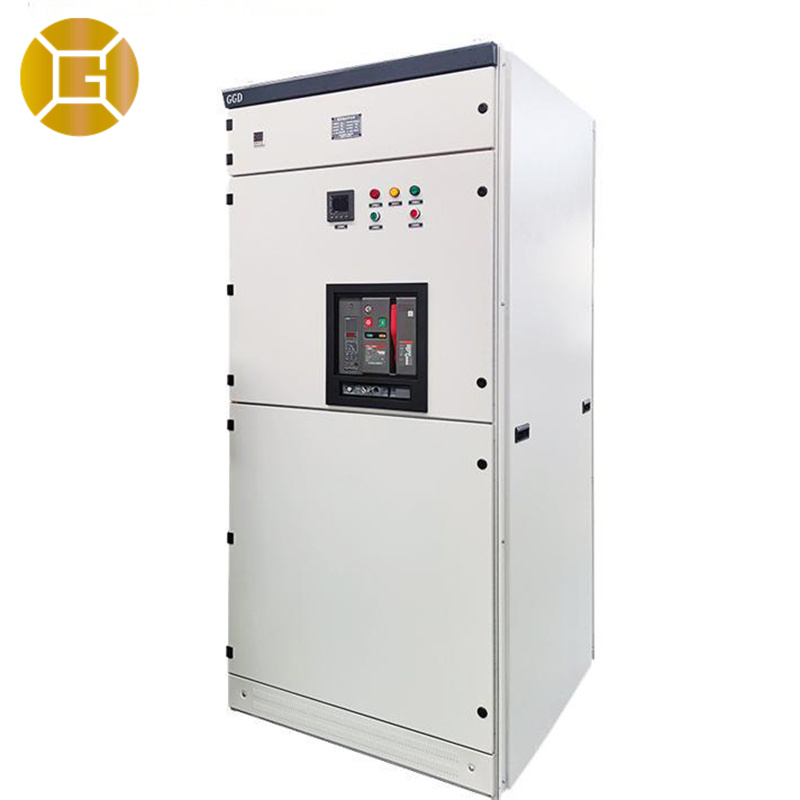

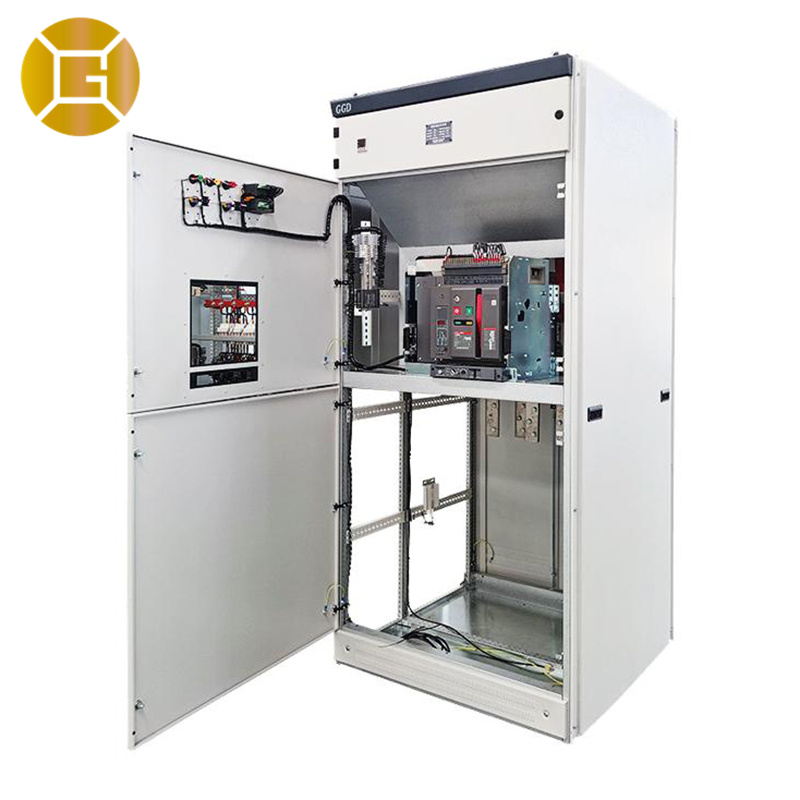

GGD Niederspannungs-Auszieh-Schaltanlagen

1. Der Schaltschrank des Niederspannungs-Wechselstromverteilers vom Typ GGD ist in universeller Bauweise ausgeführt. Sein Rahmen ist teilweise verschweißt und aus kaltgeformtem 8MF-Stahlprofil gefertigt. Er verfügt über 20 Befestigungslöcher und zeichnet sich dadurch durch einen hohen Universalitätsgrad aus.

2. Das GGD-Gehäuse erfüllt alle Anforderungen an die Wärmeabfuhr. Es verfügt über unterschiedlich viele Lüftungsschlitze an Ober- und Unterseite. Wenn elektrische Komponenten im Gehäuse Wärme erzeugen, steigt diese auf und wird durch die oberen Schlitze abgeführt, während gleichzeitig durch die unteren Schlitze kontinuierlich kalte Luft einströmt. So entsteht im Inneren des geschlossenen Gehäuses ein natürlicher Belüftungskanal von unten nach oben, der die Wärmeabfuhr gewährleistet.

3. Der GGD-Schaltschrank wurde nach modernen Designvorgaben für Industrieprodukte entworfen. Seine Form und die Abmessungen der einzelnen Bauteile basieren auf dem Goldenen Schnitt, wodurch der gesamte Schrank ein ästhetisch ansprechendes und modernes Erscheinungsbild erhält. Die obere Abdeckung ist bei Bedarf abnehmbar und erleichtert so die Montage vor Ort sowie die Justierung der Hauptsammelschiene. An den vier Ecken der Oberseite befinden sich Hebeösen zum Anheben und Transportieren.

4. Das Gehäuse hat die Schutzart IP30. Je nach Umgebungsbedingungen können Benutzer auch Schutzarten zwischen IP20 und IP40 wählen. Aufgrund der relativ niedrigen Schutzart sollte die durchschnittliche Luftfeuchtigkeit unter 50 % gehalten werden.

● Relative Luftfeuchtigkeit: ≤50 % bei +40 °C (z. B. 90 % bei +20 °C), wobei gelegentliche Kondensation aufgrund von Temperaturschwankungen zu berücksichtigen ist.

● Installationsneigung: ≤5° von der Vertikalen.

● Umgebungsbedingungen: Frei von starken Vibrationen, Stößen und korrosiven Bedingungen, die elektrische Bauteile beschädigen könnten.

Hinweis: Sollten Sie individuelle Wünsche haben, wenden Sie sich bitte an unser Unternehmen.
