Hochspannungsschaltanlagen
01

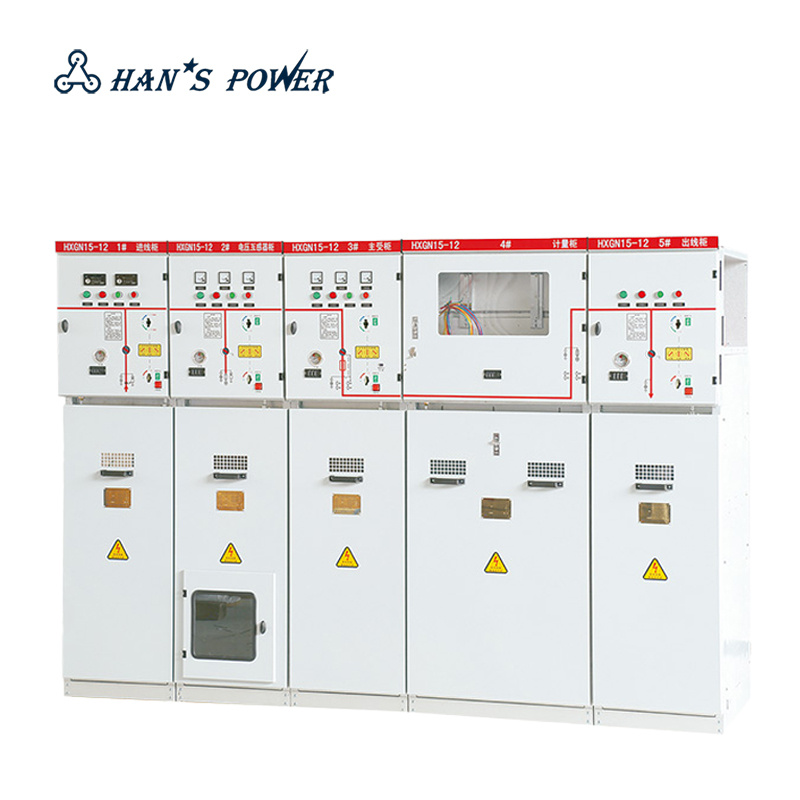

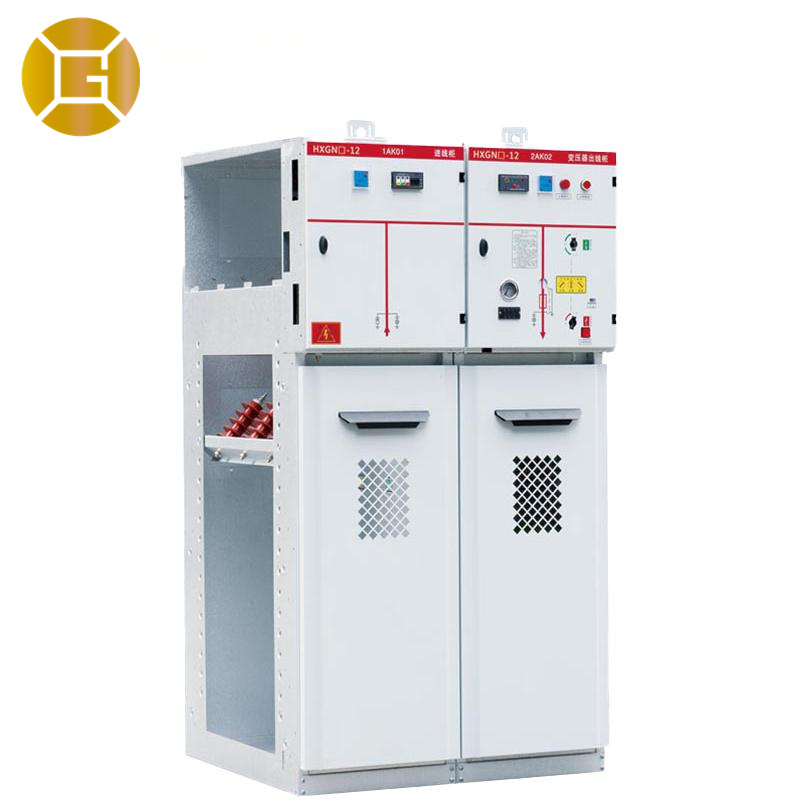

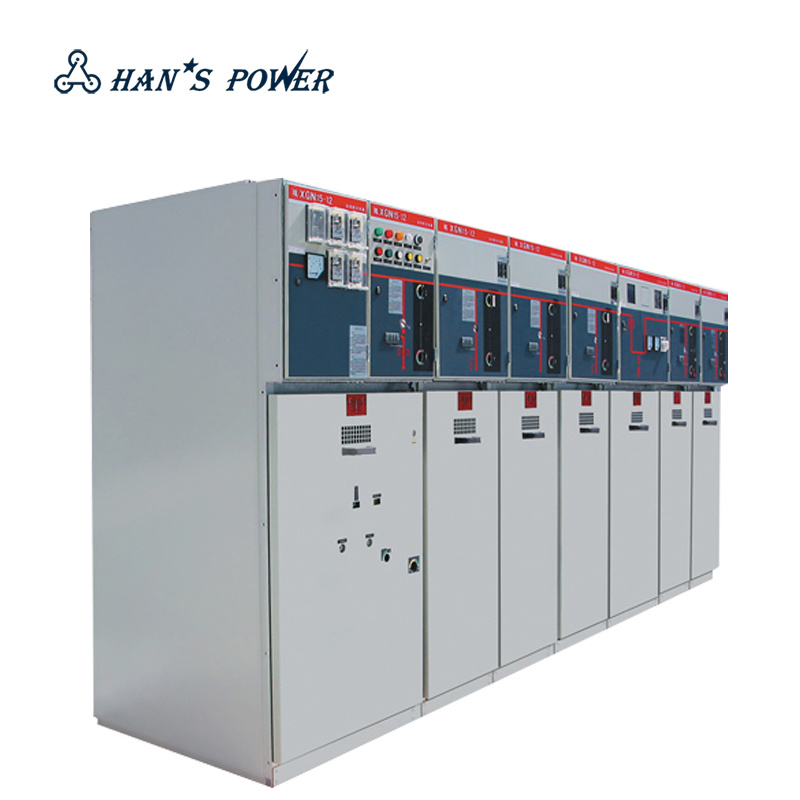

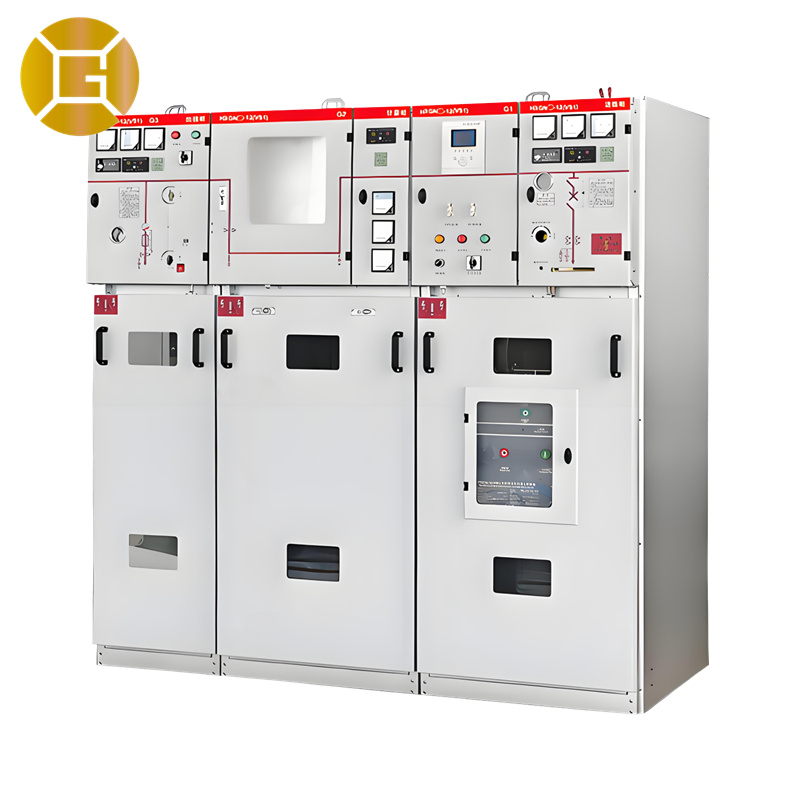

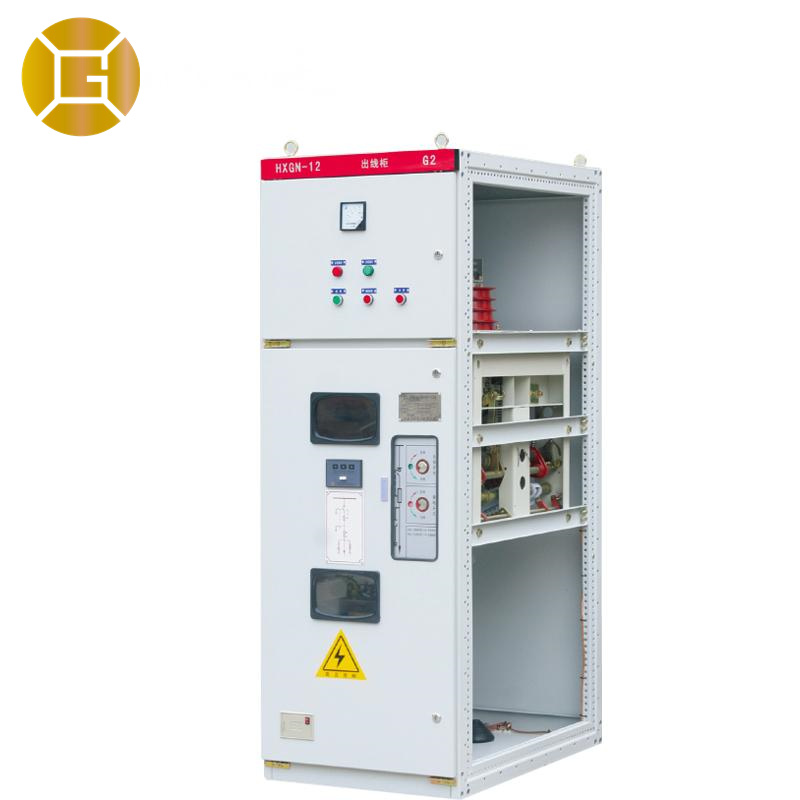

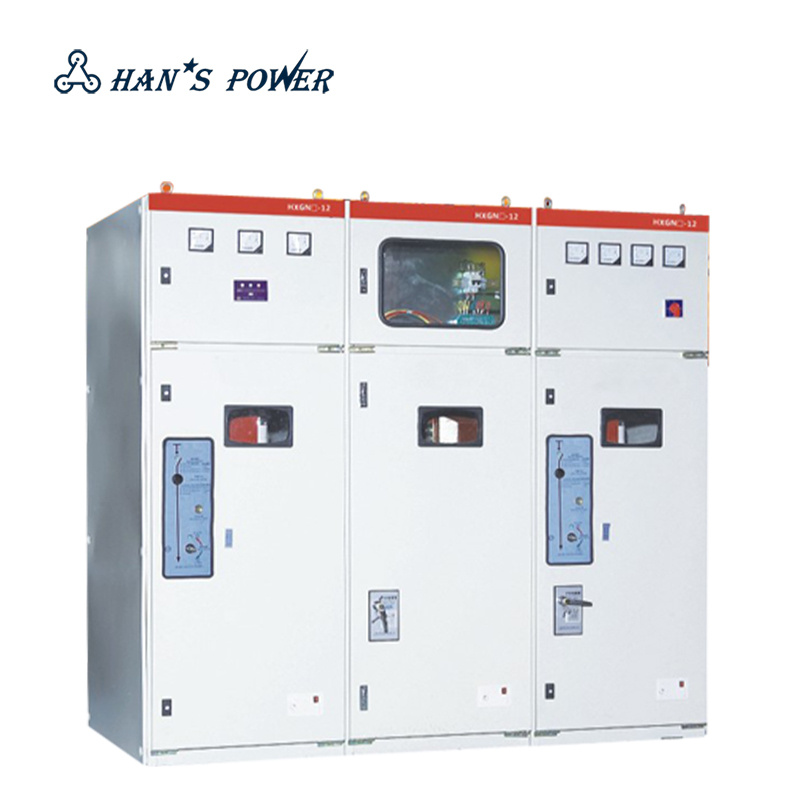

HXGN-12 Feststehende metallgekapselte Ringkabelschaltanlage (RMU)
Merkmale
● SF6 Ring Main Unit (RMU): Einfach zu kombinieren und zu erweitern, kompakt, sicher und zuverlässig.
● SF6-Isolierung & Lichtbogenlöschung: Durch die Verwendung von SF6-Gas als Isolier- und Lichtbogenlöschmedium gewährleistet das rotierende Lichtbogenlöschverfahren mit konstantem Magnetfeld, dass die Lichtbogenlöschfähigkeit unabhängig vom Lichtbogenstrom ist. Es zeichnet sich durch hervorragendes Abschaltverhalten, niedrige Überspannung, lange elektrische Lebensdauer und eine wartungsfreie Lichtbogenkammer aus.
● Drei-Positionen-Funktionalität: Ausgestattet mit einem miniaturisierten Manometer für multifunktionalen Betrieb.
● Einfache Bedienung: Zuverlässiger Betätigungsmechanismus und Verriegelungssystem für einfache Bedienung.
● Zertifizierung bei Null-Überdruck: Bestandene Nennbruchtests bei Null-SF6-Überdruck, was eine hohe Funktionsreserve und Zuverlässigkeit gewährleistet.
● Erdungsschalterfunktion: Der Erdungsschalter erfüllt die nationalen Normen für Kurzschluss-Ein- und Ausschaltvermögen.
● Gehäusekonstruktion: Hergestellt aus importierten, aluminium-zinkbeschichteten Stahlplatten, gestanzt und montiert für hohe Steifigkeit und Verformungsbeständigkeit.
Produktstruktur
● Gesamtstruktur
Die Ringkabelschaltanlage besteht aus Sammelschienenraum, Lastschalterraum (oder Leistungsschalterraum), Kabelraum, Antriebsmaschinen, Verriegelungsmechanismus und Niederspannungs-Steuerraum sowie Mess- oder Zählerkreisen. Die einzelnen Abteile sind durch Stahlplatten voneinander getrennt, um zu verhindern, dass Fehler benachbarte Räume beeinträchtigen.
● Sammelschienenraum
Der Sammelschienenraum befindet sich oben im Schaltschrank. Dort sind die Hauptsammelschienen miteinander verbunden und verlaufen durch die gesamte Schaltanlagenreihe. Die Sammelschienen sind horizontal angeordnet, um eine einfache Erweiterung zu ermöglichen.
Betriebsbedingungen
● Höhe: ≤1000 m
● Umgebungstemperatur: -35 °C bis +45 °C, maximale tägliche Durchschnittstemperaturdifferenz ≤25 °C
● Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤ 95 %, Monatsdurchschnitt ≤ 90 %
● Erdbebensicherheit: Erdbebenintensität 8
● Umweltanforderungen: Frei von starken Vibrationen, Stößen, Brandgefahren, chemischer Korrosion oder Explosionsgefahren.
Hinweis: Bei Bestellungen, die die oben genannten Bedingungen überschreiten, wenden Sie sich bitte an unser Unternehmen, um individuelle Anpassungen zu besprechen.
Technische Spezifikationen
| NEIN. | Artikel | Einheit | FN12-12 | FZN25-12 | |
| 1 | Nennspannung | 12 | |||
| 2 | 1 Minute Netzfrequenz-Stehspannung | kV | Phase-Erde & Phase-Phase: 42 kV; Trennspannung: 48 kV | ||
| 3 | Blitzstoßspannung (Spitze) | Phase-Erde & Phase-Phase: 75 kV (Spitze); Trennspannung: 85 kV (Spitze) | |||
| 4 | Nennfrequenz | Hz | 50 | ||
| 5 | Lastschalter | Bemessungsstrom | A | 630 | |
| 6 | Abschaltvermögen des Leerlauftransformators | kVA | 1250 | ||
| 7 | Bemessungsstrom für thermische Stabilität | kA/S | 20/4; Erdungsschalter 20/2 | ||
| 8 | Bemessungsstrom (Spitze) | k | 50 | ||
| 9 | Bemessungskurzschlussstrom (Spitzenwert) | 50 | |||
| 10 | Nennstrom der Sicherung | A | 125 | ||
| 11 | Kombinierte elektrische Geräte | Bemessungsübertragungsstrom | A | 870 | |
| 12 | Bemessungskurzschlussausschaltstrom | k | 20 | ||
| 13 | Passendes Sicherungsmodell | S£LAJ-12 | |||
| 14 | Mechanische Lebensdauer | Mal | 2000 | 10000 | |
| 15 | Hilfsstromkreis 1 min Netzfrequenz-Stehspannung | kV | 2 | ||
| 16 | Betriebsspannung des elektrischen Aktuators | In | Wechselstrom/Gleichstrom 220/110 | ||
| 17 | Schutzstufe | IP2X | |||
Hinweis: Die obigen Daten können sich aufgrund technischer Verbesserungen ändern.
