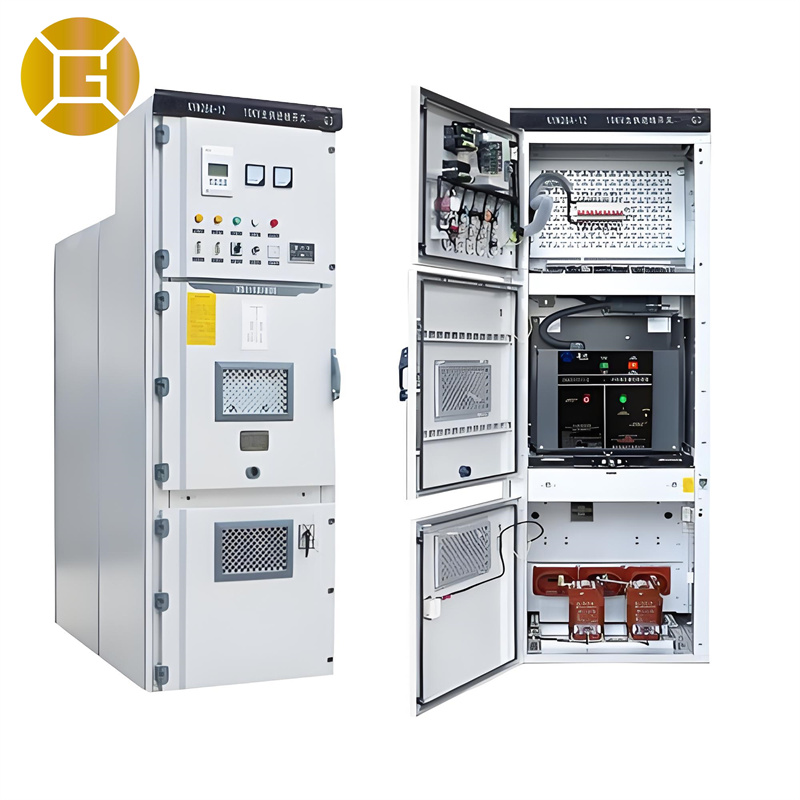

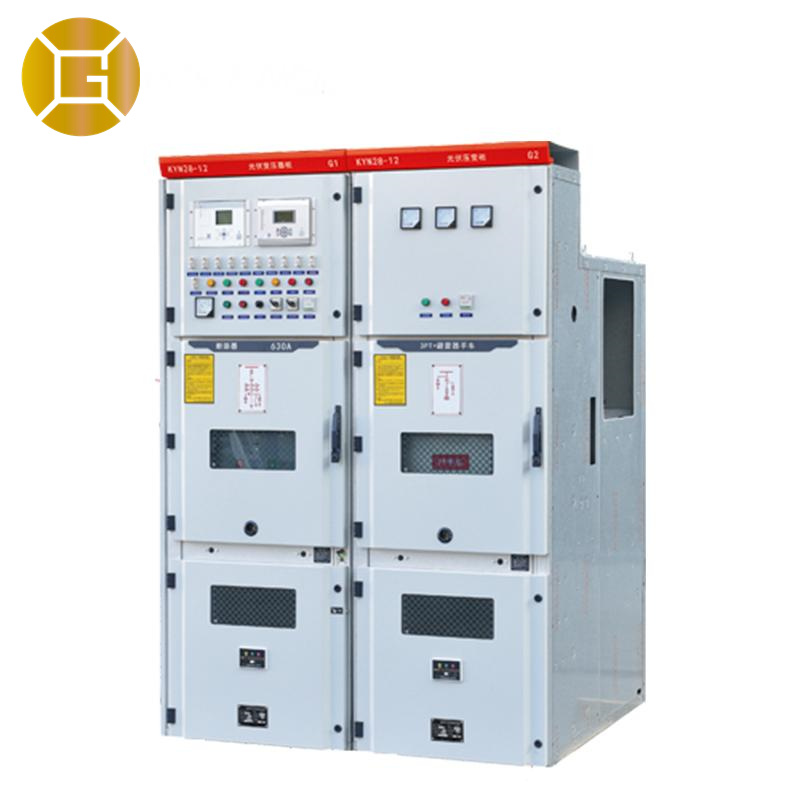

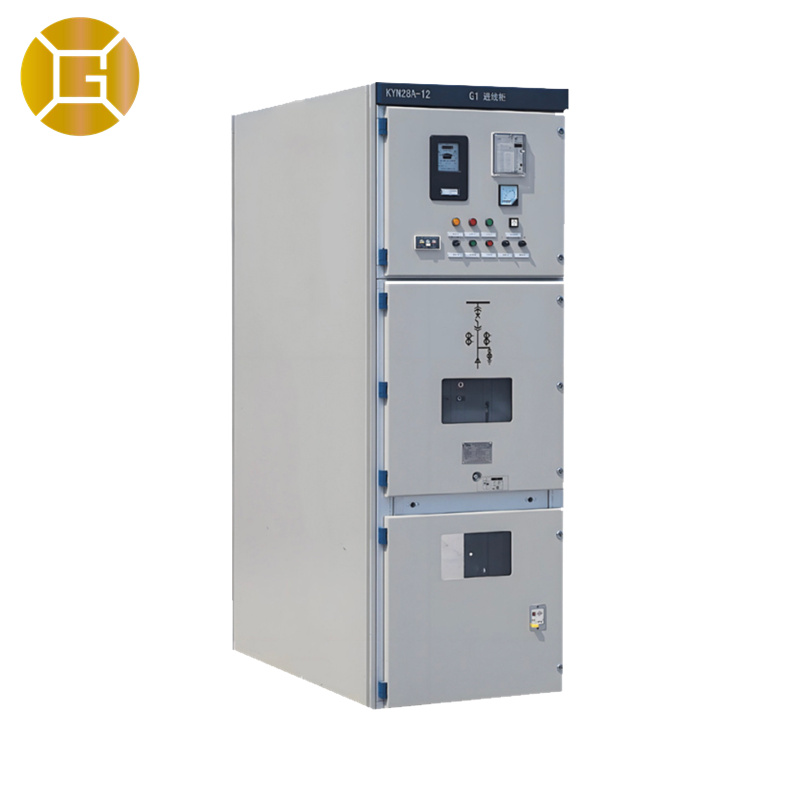

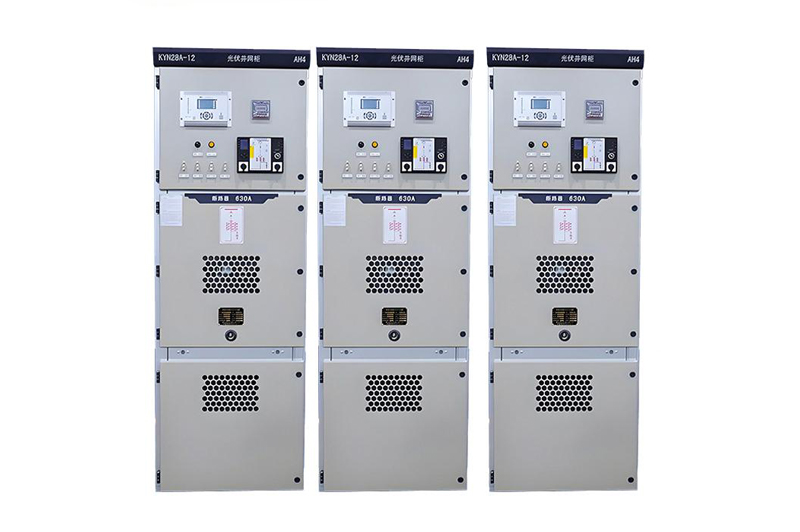

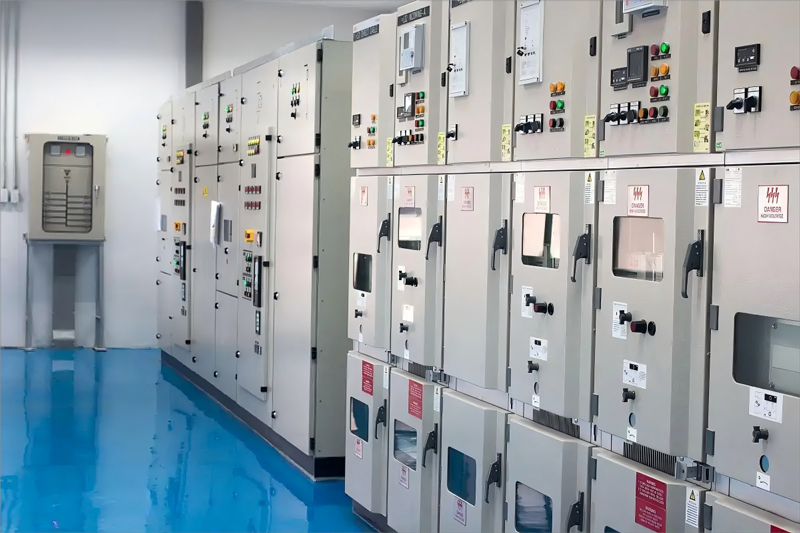

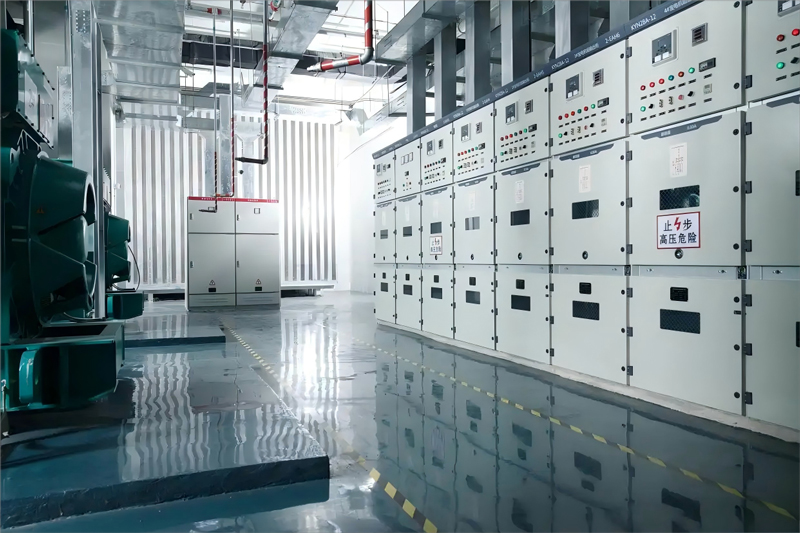

KYN28-12 Gepanzerte, ausziehbare Wechselstrom-Metallschaltanlage

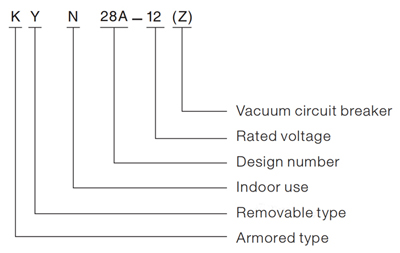

Modelldefinition
Merkmale
● Produktgehäusestruktur
Das Produktgehäuse ist vollständig mit Schrauben aus aluminium-zinkbeschichteten Stahlplatten montiert, die durch mehrstufiges Biegen mittels CNC-Werkzeugmaschinen geformt werden. Diese Konstruktion gewährleistet eine hohe mechanische Festigkeit und erhält die Produktintegrität und Ästhetik effektiv. Die Schranktüren sind mit einer Kunststoff-Sprühbeschichtung versehen, die eine hohe Stoßfestigkeit und Korrosionsbeständigkeit bietet. Das Gehäuse erreicht die Schutzart IP4X.
● Konfiguration des Leistungsschalters
Der Hauptschalter unterstützt Vakuumleistungsschalter vom Typ VS1 sowie verschiedene inländische Baureihen (z. B. VD4, VH1, VK, VJD).
● Isolierung & Technische Vorteile
● Bei allen Leitungsschutzschaltern beträgt der Luftisolationsabstand der blanken Leiter ≥125 mm und der Verbundisolation ≥60 mm.
● Alle Leistungsschalter zeichnen sich durch lange Lebensdauer, hohe Leistungsfähigkeit, minimalen Wartungsaufwand und kompakte Bauweise aus.
Betriebsbedingungen
● Umgebungstemperatur: -15 °C bis +40 °C
● Luftfeuchtigkeitsbedingungen:
● Durchschnittliche relative Luftfeuchtigkeit (täglich) ≤ 95 %, durchschnittlicher Dampfdruck (täglich) ≤ 2,2 kPa
● Monatliche durchschnittliche relative Luftfeuchtigkeit ≤ 95 %, monatlicher durchschnittlicher Dampfdruck ≤ 1,8 kPa
● Höhe: ≤1000 m
● Seismische Intensität: ≤8 Grad
● Umgebungsluft: Frei von nennenswerten Verunreinigungen durch korrosive/brennbare Gase, Wasserdampf usw.
● Vibration: Installationsort frei von häufigen, starken Vibrationen
Technische Spezifikationen
| Artikel | Einheit | Daten | ||
| Nennspannung | KV | 3,6, 7,2, 12 | ||
| Nennfrequenz | Hz | 50 | ||
| Bemessungsstrom des Leistungsschalters | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | ||
| Bemessungsstrom der Schaltanlage | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | ||
| Bemessungskurzzeit-Stoßstrom | DER | 16, 20, 25, 31,5, 40, 50 | ||
| Bemessungsspitzenstromfestigkeit (Spitzenwert) | DER | 40, 50, 63, 80, 100, 25 | ||
| Bemessungskurzschlussausschaltstrom | DER | 16, 20, 25, 31,5, 40, 50 | ||
| Bemessungskurzschlussstrom (Spitzenwert) | DER | 40, 50, 63, 80, 100, 25 | ||
| Nennisolationsgrad | 1 Minute Netzfrequenz-Stehspannung | Phase-zu-Phase & Phase-zu-Erde | KV | 25, 30, 42 |
| Isolationsbruch | KV | 27, 34, 48 | ||
| Blitzstoßspannungsfestigkeit (Spitzenwert) | Phase-zu-Phase & Phase-zu-Erde | KV | 40, 60, 75 | |
| Isolationsbruch | KV | 46, 70, 85 | ||
| Schutzstufe | Gehäuse: IP4X, Schutzraum (Tür geöffnet): IP2X | |||
Hinweis: Die obigen Daten können sich aufgrund technischer Verbesserungen ändern.
