Niederspannungsschaltanlagen
01

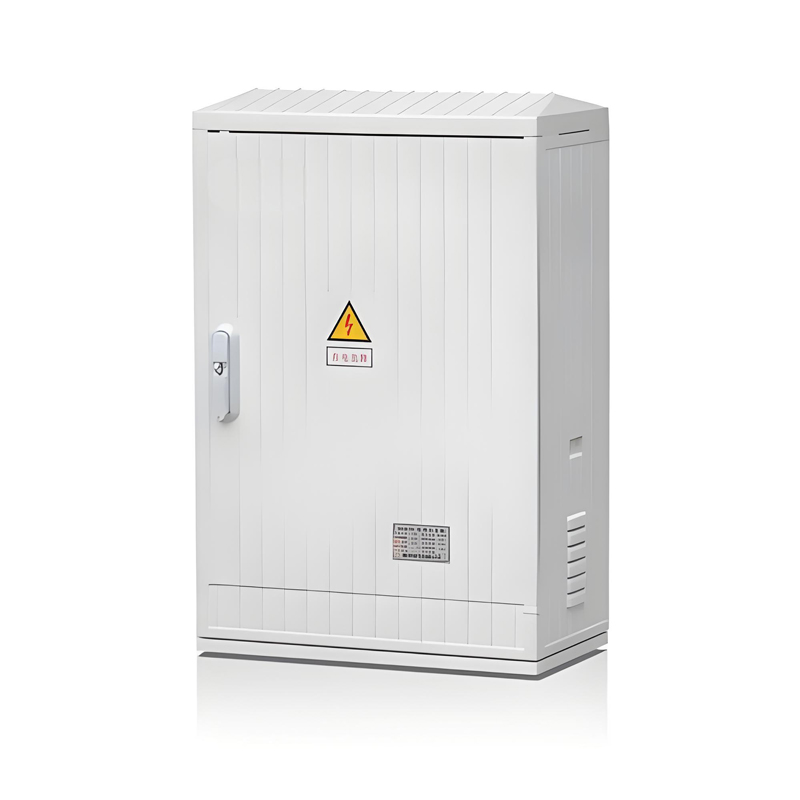

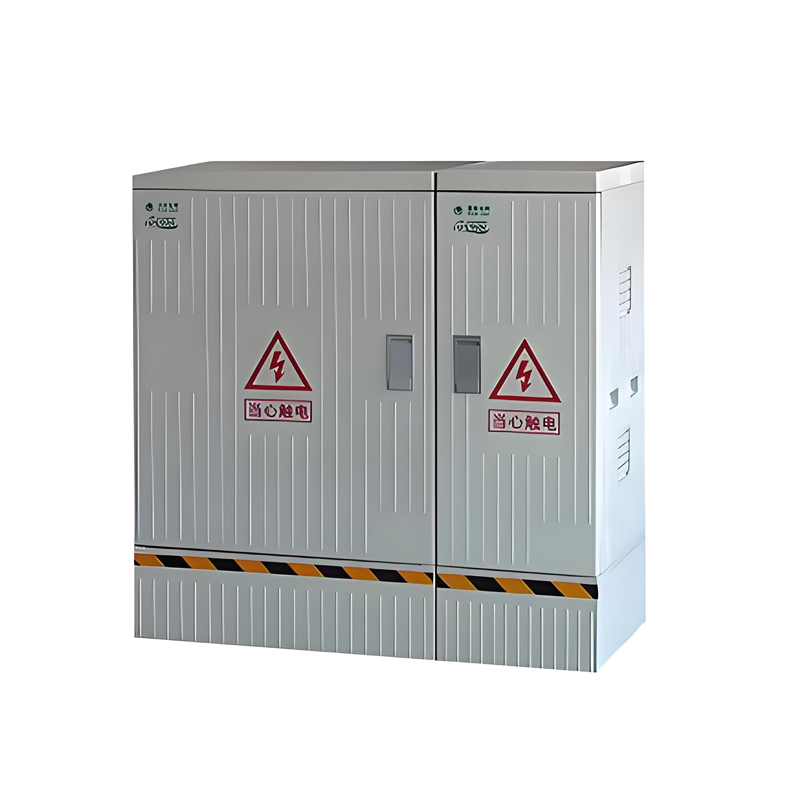

Niederspannungs-Kabelverteilerkasten DFX
Merkmale
● Kompaktes Design, das die Anforderungen an die Kriechstrecke erfüllt, mit ansprechendem Aussehen, geringer Größe, geringem Gewicht und einfacher Installation.
● Hoher Isolationswiderstand und hohe dielektrische Festigkeit bei Netzfrequenz gewährleisten eine hohe Sicherheit als elektrisches Gehäuse – bevorzugt für die Netzsanierung.
● Ausgezeichnete Korrosionsbeständigkeit gegenüber verdünnten Säuren, Laugen, Salzen, verschiedenen Ölen, organischen Lösungsmitteln und Meerwasser.
● Starke Anti-Aging-Wirkung mit einer Lebensdauer von über 30 Jahren.
● Gute Schlagfestigkeit und Bearbeitbarkeit, schwer zu beschädigen.
● Für das isolierte Gehäuse ist keine Erdung erforderlich, was Installationsaufwand und -kosten spart.

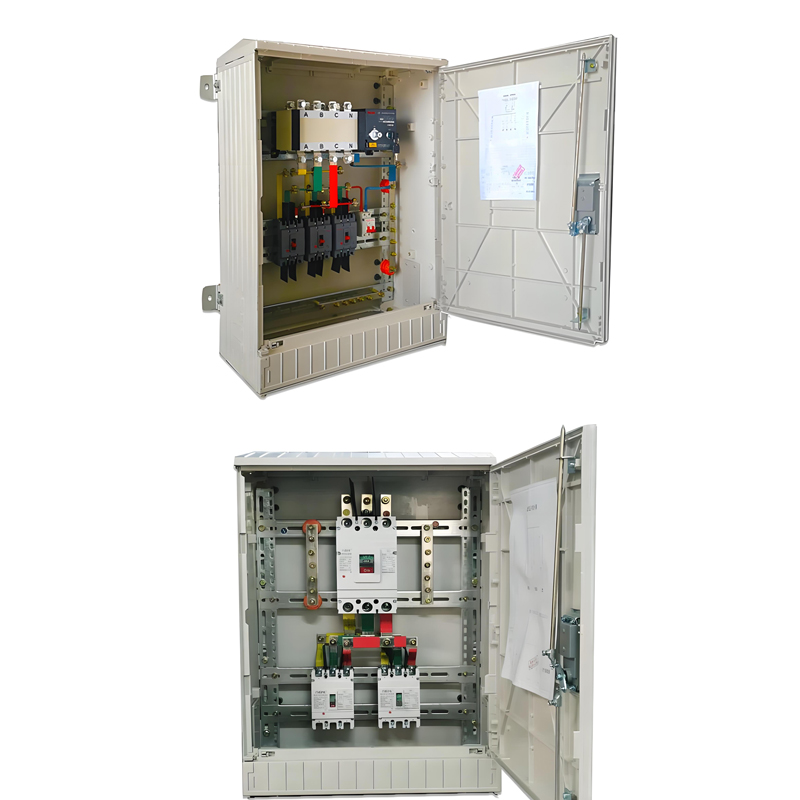

● Ausgestattet mit speziellen Isolierstützen im Inneren und einem speziellen Schloss an der Tür (ein zweites Vorhängeschloss wird mitgeliefert).
Betriebsbedingungen
● Umgebungstemperatur: -35°C bis +45°C, mit einer durchschnittlichen Temperaturdifferenz von ≤35°C über 24 Stunden.
● Höhe: ≤2000m.
● Relative Luftfeuchtigkeit: ≤50 % bei +45 °C; höhere Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig (z. B. 80 % bei +22 °C), wobei gelegentliche Kondensation aufgrund von Temperaturschwankungen zu berücksichtigen ist.
● Installationsort: Frei von starken Vibrationen, Stößen und korrosiven Bedingungen, die elektrische Bauteile beschädigen könnten.
Hinweis: Für Anwendungen, die über die oben genannten Bedingungen hinausgehen, wenden Sie sich bitte an unser Unternehmen, um eine individuelle Anpassung zu besprechen.
Technische Spezifikationen
| Artikel | Daten | |
| Bemessungsbetriebsspannung | Wechselstrom 3800 V | |
| Nennbetriebsfrequenz | 50 Hz (60 Hz) | |
| Bemessungsisolationsspannung | Wechselstrom 800 V | |
| Bemessungsbetriebsstrom | 100 A, 200 A, 400 A, 630 A, 800 A, 1000 A | |
| Bemessungskurzschlussfestigkeit | 50 kA | |
| Schutzklasse des Gehäuses | IP44 | |
| Die Sammelschienen im Verteilerkasten bestehen aus Kupfer und werden von hochwertigen, harzumspritzten Halterungen getragen. Der Verteilerkasten selbst verwendet ebenfalls Kupfersammelschienen mit passenden, isolierten Halterungen. | 200A | Kupfersammelschiene 30*3 |
| 400 A | Kupfersammelschiene 40*4 | |
| 630A | Kupfersammelschiene 50*5 | |
| 800A | Kupfersammelschiene 60*6 | |
Hinweis: Die obigen Daten können sich aufgrund technischer Verbesserungen ändern.
